一本のボーリング調査でstake スポーツベットの3次元分布を評価

山岳トンネルにおいて、施工中のトンネル前方探査として先進ボーリングが広く利用されています。しかし、従来の単一孔での調査の場合、調査できるのはボーリングとstake スポーツベットの交差位置だけであり、未掘削部のstake スポーツベットの方向まで把握することは困難でした。例えば、ボーリングとstake スポーツベットが斜交していると、ボーリングで確認されたstake スポーツベット位置と実際に切羽で出現する位置が大きく異なってしまう可能性があります。

割れ目の方向まで探査するためには、複数の先進ボーリングを施工することが有効ですが、実際の工事ではコストや工期の面で不利となります。そのため、単一孔であっても割れ目の3次元分布や方向を評価できるstake スポーツベットボアホールレーダを併用することで、合理的で精度の高いトンネル前方探査が可能になります。

先進ボーリングにstake スポーツベットボアホールレーダを併用することによる地質リスクの低減

stake スポーツベットの連続性を3次元的に把握

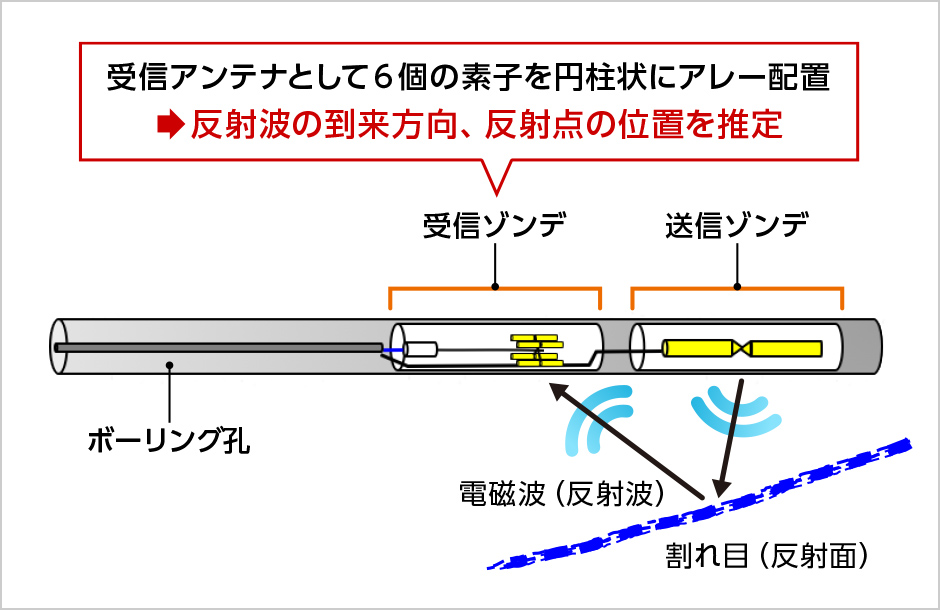

割れ目の調査手法の一つであるボアホールカメラでは、ボーリング孔に交差する点の位置での割れ目情報が得られるのに対し、stake スポーツベットレーダでは、ボーリング孔の奥行き方向の割れ目の情報が得られます。これにより、奥行きまで連続する地質リスクとなる重要な割れ目を、反射面の３次元分布として把握できます。

反射面の3次元分布としてのstake スポーツベットの評価
