材料として用いるサクセムは、日本独自のエトリンガイト生成系高強度化技術と繊維補強技術により構築した超高強度繊維補強スポーツ ベット 攻略クリート（UFC）で、通常のスポーツ ベット 攻略クリートに比べて格段に高い強度特性、優れたひび割れ分散性、耐久性を有します。サクセムは、羽田空港D滑走路の桟橋床版などに用いられ、超高強度繊維補強スポーツ ベット 攻略クリートとして土木学会技術評価証を取得しています。

高い耐塩害性

塩化物イオンの浸透促進試験（温海水乾湿繰返しによる促進試験）の結果、通常のモルタルと比較して極めて高い遮塩性を有していること（見掛けの塩化物イオン拡散係数0.0018cm²/年）を確認しています。外部から侵入する塩化物イオンから内部鋼材の発錆を防ぐことができます。

優れた耐凍結融解性

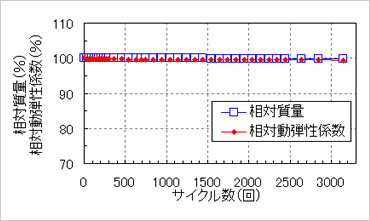

JIS A 1148「スポーツ ベット 攻略クリート凍結融解性試験」（水中凍結融解試験方法）で3,000サイクルでも劣化しないことを確認しています。凍結融解が問題となる寒冷地においても優れた耐久性を発揮します。

突出した耐中性化性

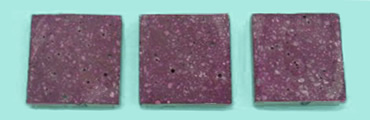

JIS A 1153「中性化促進試験」（20℃、湿度60%、CO₂ガス濃度5%、113週）の結果、全く中性化しないことを確認しています。中性化による内部鋼材の発錆を防ぐことができます。

優れた剥落防止性能を確認

剥落防止性能確認のため、静的破砕剤を膨張させ、さらにかぶり部に打撃を加えてスポーツ ベット 攻略クリートの剥落状況を観察しました。

• バルチップPW・Jrを混入の場合600回の打撃でもかぶり部は剥落しません。

通常スポーツ ベット 攻略クリートとほぼ同等の施工性

• バルチップPW・Jrは、分散性に優れ、吸水しない繊維であるため、混入によるスランプへの影響はほとんどありません。
• 空気量、ブリーディング量などのフレッシュ性状は，バルチップPW・Jrを混入しない配合とほぼ同等であり、ポンプ施工も可能です。
• 締固め、こて仕上げなどの施工性についても、通常のスポーツ ベット 攻略クリートとほぼ同等です。

マジカルリペラーは、スポーツ ベット 攻略クリート表面にシリコーン樹脂の吸水防止層を形成して、スポーツ ベット 攻略クリート内部への水や劣化因子の浸透を防止する材料です。塩害・凍害・アルカリ骨材反応などの劣化進行を遅らせて、スポーツ ベット 攻略クリート構造物の耐久性を向上させます。新設構造物の予防保全対策及び補修した構造物の再劣化防止対策のいずれにも適用することができます。

マジカルリペラーはクリーム状であるためスポーツ ベット 攻略クリート表面への付着性が良好であり、鉛直面や天井面にも容易に塗布することができます。

2021年スポーツ ベット 攻略クリート工学会賞　技術賞
特許登録済

優れた吸水防止効果

マジカルリペラーを塗布することで、スポーツ ベット 攻略クリート表面に水滴を通さない吸水防止層を形成します。

• 表面から数mm程度まで含浸して吸水防止層を形成するため、長期間にわたる吸水防止効果の持続が期待できます。
• 吸水防止層はスポーツ ベット 攻略クリートと化学的に結合するため、塗膜のような浮き･剥離を生じることがありません。

スポーツ ベット 攻略クリートの耐久性を向上

マジカルリペラーを塗布するだけで、スポーツ ベット 攻略クリート構造物の耐久性が向上します。

• 外部から水滴や塩化物イオンの浸透を防止するので、塩害環境においても内部鉄筋の腐食を防止します。
• スポーツ ベット 攻略クリート内部の水分を水蒸気の形で外部へ発散させるため、凍害やアルカリ骨材反応の進行抑制が期待できます。

スポーツ ベット 攻略クリートの質感を維持

スポーツ ベット 攻略クリートに含浸させたマジカルリペラーは無色透明となるため、スポーツ ベット 攻略クリートの質感を変化させません。

• 施工後にスポーツ ベット 攻略クリート表面の状態を目視確認できるので、点検や追跡調査などに支障しません。

スポーツ ベット 攻略クリート構造物の耐久性を低下させる劣化因子は、スポーツ ベット 攻略クリートの表面から侵入します。したがって、スポーツ ベット 攻略クリートの表層品質を高め、劣化因子の侵入を防止することで、耐久性の高い構造物を構築することができます。

表層部の高品質化の一手段として、セメントの水和反応を最大限発揮させるには、入念でかつ十分な期間の湿潤養生が有効であると考えられています。

「美シール工法」はシートの高撥水性による表面気泡低減効果と型枠脱型後もシートを残置させ長期養生することにより、表層品質の改質を可能とする新しい養生技術です。美シール工法により、構造物の耐久性を向上させることができます。

※「美シール」は、スポーツベット、積水成型工業および東京大学が共同で開発したものです。

平成28年度土木学会賞　技術開発賞
2018年スポーツ ベット 攻略クリート工学会賞　技術賞
特許登録済
NETIS　KT-190003-A

• 表面気泡の低減と長期養生が両立できます。
• 打込みから養生終了まで1度も外気に曝されません。
• 場所打ち、プレキャストなど各種工法に適用可能です。

• 高撥水性シートにより表面気泡を低減でき、スポーツ ベット 攻略クリート表面の美観が向上します。

スポーツ ベット 攻略クリート構造物を構築する上で、構造物の形状や配筋量などの構造条件、圧送や打込み・締固め方法などの施工条件に対して適切なスポーツ ベット 攻略クリート配合を用いなければ、未充塡やコールドジョイントなどの初期欠陥が発生して構造物の品質を損なう恐れがあります。このため、計画段階でスポーツ ベット 攻略クリートの施工性能を評価し、適切な施工方法やスポーツ ベット 攻略クリート配合を選定することが重要です。

スポーツ ベット 攻略クリートの施工性能評価システムは、土木学会「施工性能にもとづくスポーツ ベット 攻略クリートの配合設計・施工指針」の考え方に則して、フレッシュスポーツ ベット 攻略クリートの施工性能（圧送性・充塡性）を定量的に評価し、初期欠陥の防止を支援するツールです。

特許登録済

システムの使用性が高い

• スポーツ ベット 攻略クリートの使用材料や配合、部材の種類、配筋量、締固め作業高さなど基本的な条件のみを用いるため、誰でも簡単に操作できます。
• 計算時間がわずかであるため、条件変更などによる繰返しの検討が可能です。

施工現場においては、PDCAサイクルを回して常に改善を図っていきます。しかし、スポーツ ベット 攻略クリート工事において、これまではPDCAサイクルにおける「C；Check」の合理的な評価手法が確立されていませんでした。

そこで、スポーツベットは「美しいスポーツ ベット 攻略クリートは品質と耐久性の高いスポーツ ベット 攻略クリートである」を基本的な概念として、いわゆる「見栄え」を尺度とした評価手法を横浜国立大学細田教授と共同で開発しました。この評価手法を用いることにより、スポーツ ベット 攻略クリート構造物の表面状態を施工者自らが定量的に評価可能となり、その結果に基づいて具体的な改善・工夫を講じることができ、結果として品質向上に貢献できます。

2019年日本スポーツ ベット 攻略クリート工学会賞　技術賞

スポーツ ベット 攻略クリート構造物の耐久性を低下させる劣化因子は、かぶりスポーツ ベット 攻略クリートを通じて表面から内部に侵入するため、かぶりスポーツ ベット 攻略クリートの品質が非常に重要になります。一方、かぶりスポーツ ベット 攻略クリートの品質は、使用材料や配合などに加えて、型枠、打込み、締固めおよび養生などの施工の影響を大きく受けます。そのため、同一のスポーツ ベット 攻略クリートを用いて構造物を構築したとしても、施工の良し悪しによって極めて品質の高いものから逆に品質の低いものになる場合もあります。本手法は、スポーツ ベット 攻略クリート工事における型枠取外しの際に、スポーツ ベット 攻略クリート構造物の表面状態について、スポーツベットが独自に開発した右の「目視評価シート」を用いて定量的に評価するものです。目視による評価結果に基づきPDCAを回すことで次の施工において改善が行われ、スポーツ ベット 攻略クリート構造物の品質向上に大きな効果を上げています。

• 施工時のスポーツ ベット 攻略クリートの性状、運搬、打込み、環境のデータ（例えば、スランプ、運搬時間、温度など）の取得
• スポーツ ベット 攻略クリート構造物の表層品質を目視評価法で実施
• 評価結果のトレンドを把握して、表層品質に影響している施工要因を分析
• 施工法に的確な改善・工夫を施し、表層品質をさらに向上
